High-flux 軟磁粉末
高飽和磁通密度,不易飽和;
所屬分類:
水霧化
水霧化
產品附件:
- 產品描述
- 應用特點
-
? 合金牌號及物理參數
合金牌號化學成分(wt%)粒度
(目)
松裝密度
(g/cm3)
流動性
(S/50g)
C Si Mn Ni Mo AI Cr O Fe FeNi50
(High-flux)
≤0.01 ≤0.01 ≤0.15 49.0~
51.0
≤0.20 ≤0.03 — ≤0.10 Bal. -120
-200

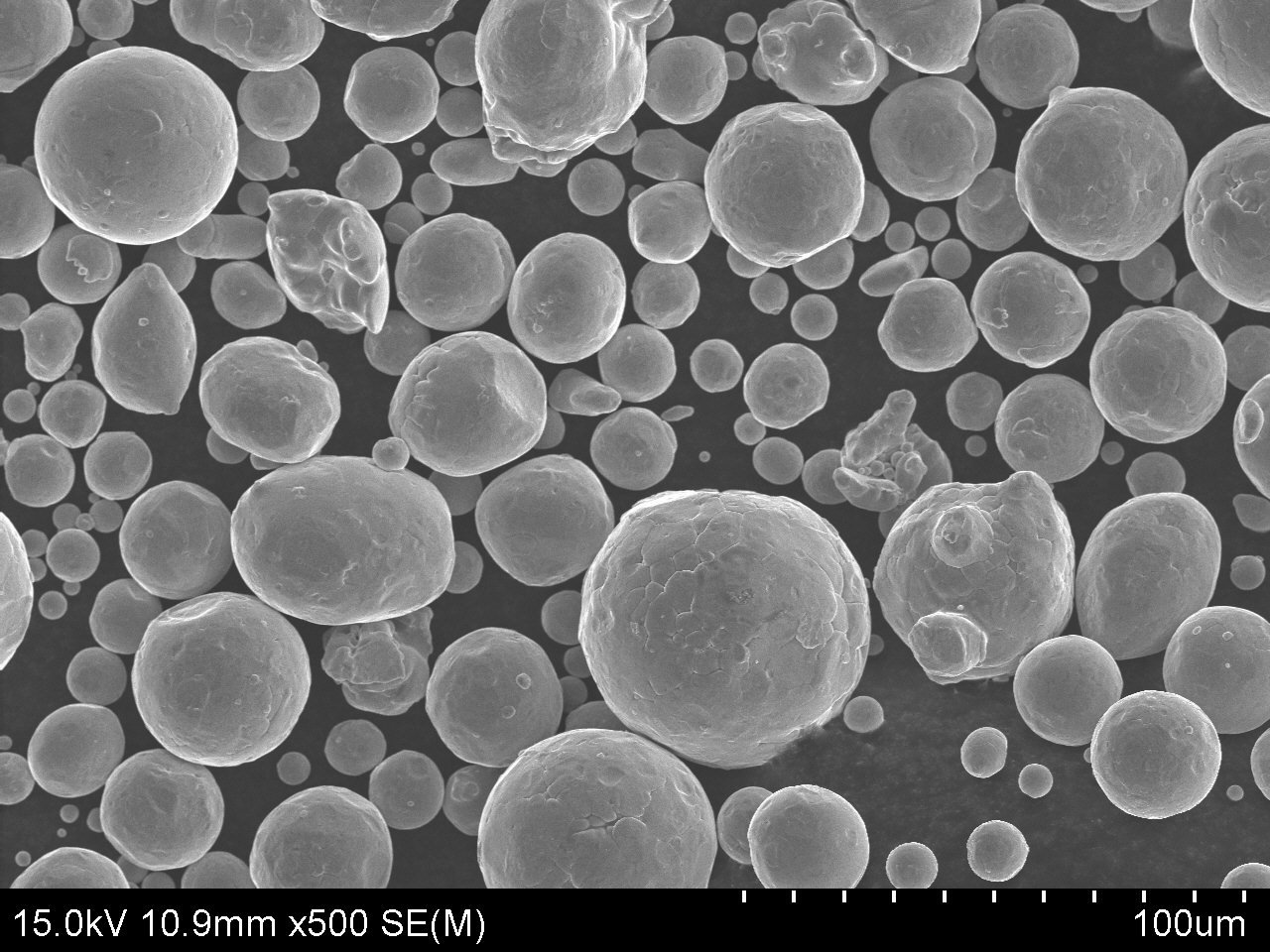

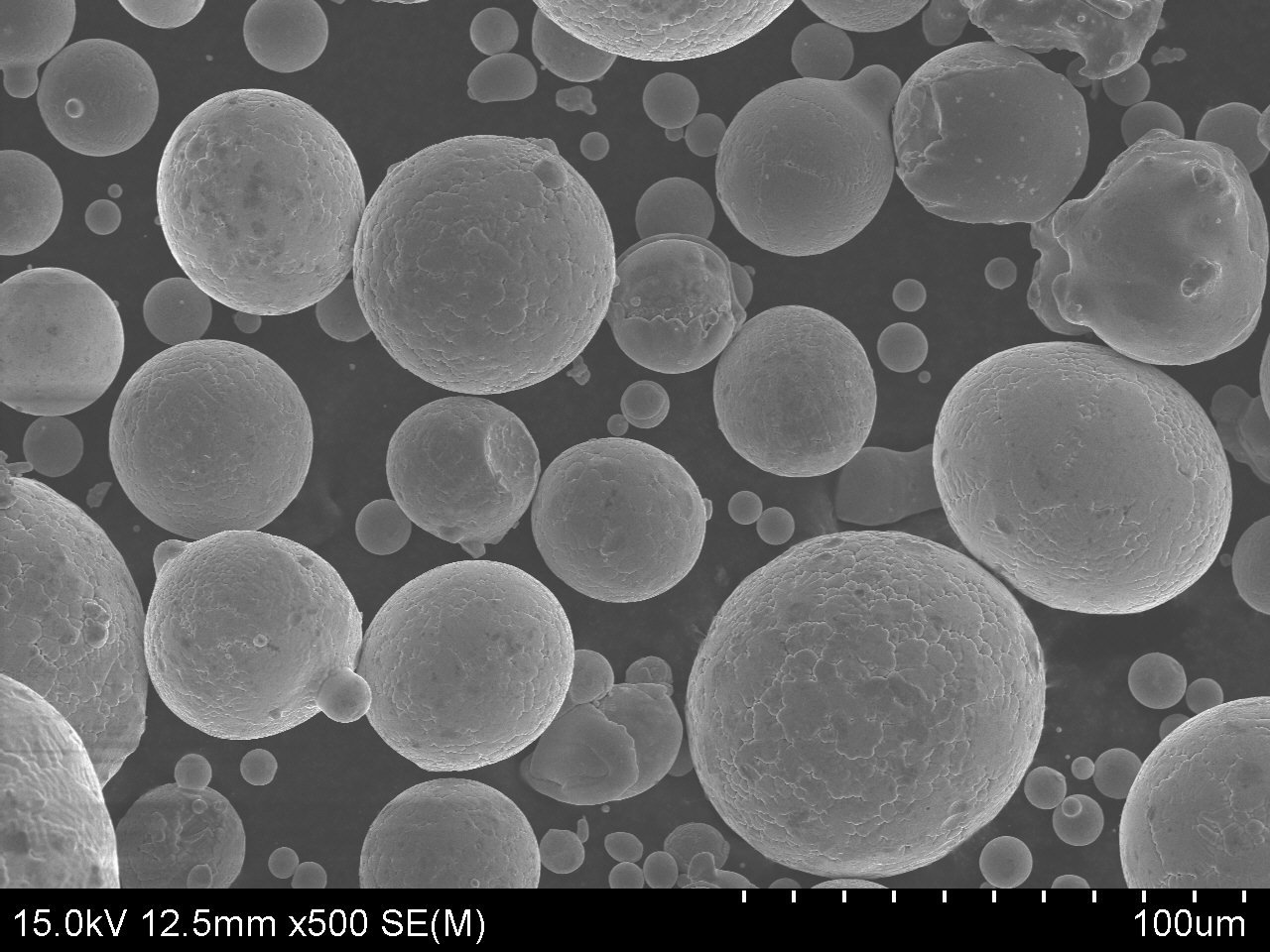

≥4.8≤16? 粉末SEM
? 磁粉芯典型磁電性能
參數牌號
磁導率
(μe)
飽和磁感
(Gs)
功耗
(mw/cm3)
直流疊加
居里溫度
(℃)
工作頻率
FeNi50
26~125
15,000
700
<20%@100Oe
500
~1MHz
注:功耗測試條件@100KHz,100mT,ue=60
-
特性:
高飽和磁通密度,不易飽和;
優異的直流疊加特性;
儲能能力強;
可在高溫下連續使用,無失效問題;
溫度穩定性良好(可在-55~200℃條件下工作)。
主要用途:
開關電源(SMPS)中電感;
脈沖變壓器和反激變壓器;
高頻有源PFC電感;
濾波電感。
